西安秦申在进口品牌最小流量阀改造领域走在行业前列
发布时间:2017-07-12

最小流量阀门前后的压差,近似于给水泵的进出口压差,该压差为全厂最大。致使该阀阀内极易产生空化汽蚀,工作环境极为恶劣。该阀门也是火电厂最高端的流体控制组元,电厂对其设计、加工和选材等,都有着极高的要求。

电厂中给水泵最小流量阀的内漏问题比较普遍。进口原装价格昂贵,供货周期长,服务质量差。我公司改造过十多种各种规格的小流量阀的业绩,有美国CV、CCI、梅索尼兰、ABB、Fisher,德国霍拉、英国WEIR、霍普金森等等改造成功的技术经验。

改造目标:找出问题所在,为用户改造提供高品质的产品。

实施过程:原阀门本体、阀盖均不更改,只需要对原来的阀内件进行改造,增加阀门节流等级,采用进口密封环,提高材质硬度等。

国内外各大品牌最小流量再循环调节阀有两种结构---高进低出和低进高出,西安秦申公司对这两种结构的改造都积累了丰富的经验,在国内外常见的各大机组都有成熟的案例。

(1) 高进低出

下图是我公司13年在湖北电厂2×600MW 超临界机组改造的CCI阀内件,目前已经使用3年多,现场反馈良好。

(2) 低进高出

右下图是我公司12年在山东电厂2×1000MW 超超临界机组改造的Cv阀内件,目前已经使用5年,现场反馈良好。



改造特点:

1)阀芯材质选用高硬度的9Cr18MoV,并进行密封面司太立堆焊+阀芯全表面高级渗氮,硬度可达到HRC70,硬度和韧性极佳,远高于常见密封面的硬度HRC45。

技术来源:西安航空工业飞机轴承硬度加工技术,国际领先。

热处理工艺图


2)阀门Cv值重新计算,优化阀内件流通能力和调节性能。

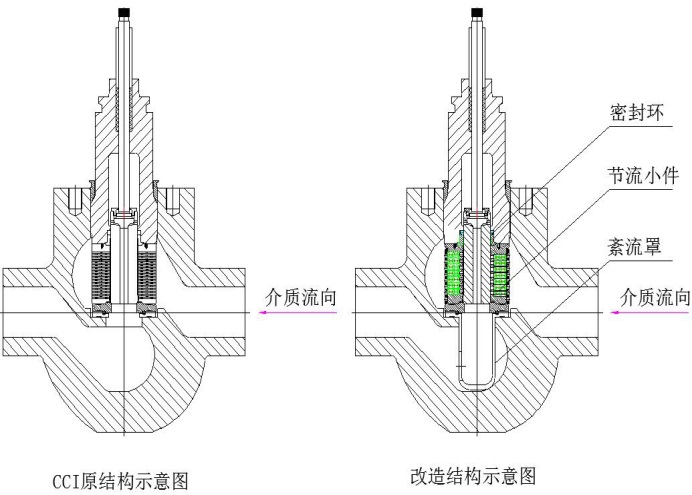

“高进低出”结构

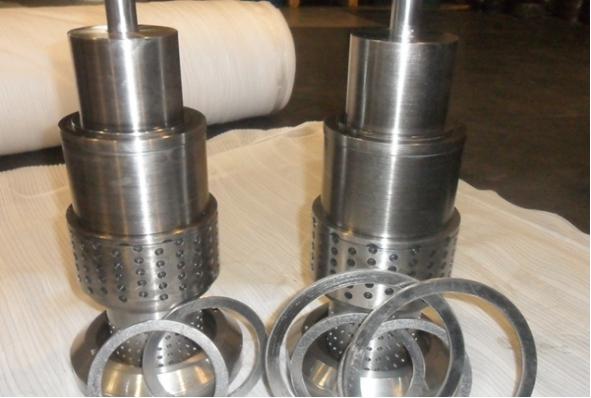

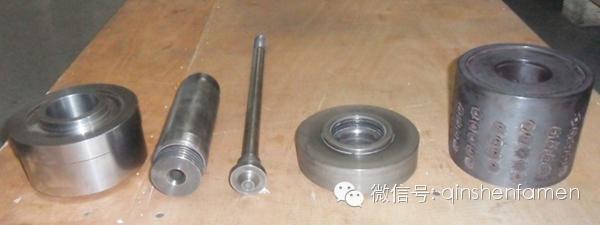

阀内件核心组件照片

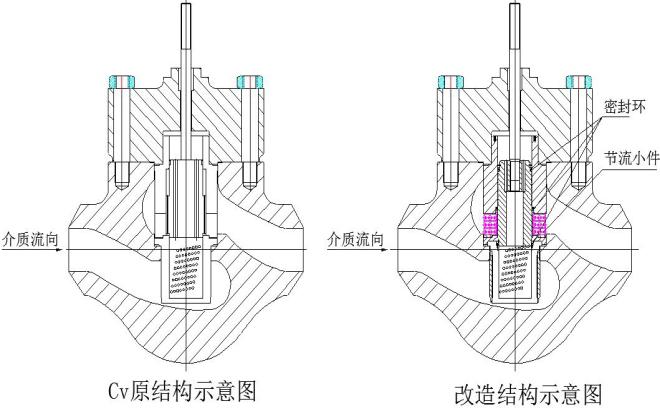

“低进高出”结构

(3)改造;我公司拟选用一种成熟的高压节流套筒结构(专利号:201320189671.8),这种套筒节流效果好,非常适合超临界机组的最小流量阀高压差工况,如图所示:



(很多个节流小件镶嵌到套筒上,组成节流效果极好的迷宫套筒)

(工作原理:对冲、迷宫碰撞多级节流原理)

(4)更换新的进口密封环,以保证达到零泄漏标准。



软密封环

(5)采用低噪音防振动结构(专利号:200920033061.2),防止可能存在的振动而造成阀杆断裂现象。

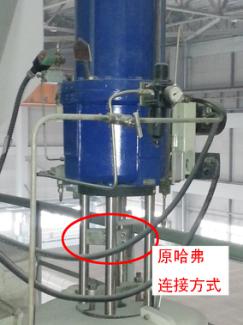

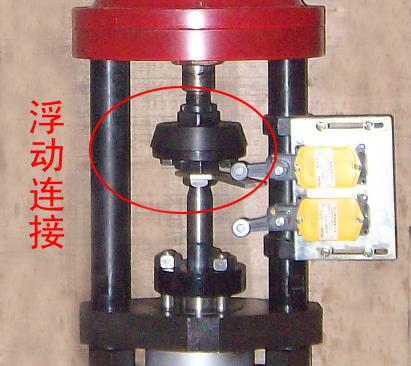

6)阀杆与执行器推杆的连接方式改为浮动连接方式:防止卡死,解决了执行器推杆和阀杆不同心而造成的卡死现象。

 除此之外,我们还给多个超临界发电厂的国外著名品牌的再循环阀门进行了修理和改造。从此,用户再也不用担心动辄数十万的阀内件更换费用和长达6个月的供货周期。



总结

  近年来,西安秦申特种调节阀有限责任公司在火电厂超临界机组上的高温高压关键阀门的研究取得了长足的进展,所研发的系列产品如迷宫式给水泵最小流量再循环调节阀、多级串级锅炉减温水调节阀、锅炉吹灰调节阀、锅炉连续排污调节阀、主蒸汽疏水调节阀、定期排污阀等产品,在火力发电厂亚临界、超临界、超超临界机组上已经广泛应用,秦申人用过硬的产品质量和良好的销售服务再一次骄傲地证明,我们通过自身的不断努力,国产产品已经打破了进口产品的垄断地位,国产产口取代进口产品在国内超临界机组的主导地位已经指日可待!



公司部分专利号:

      ZL201320189671.8    ZL201320189170.X

    ZL200920033061.2    ZL200920031958.1

    ZL201120226182.6    ZL201120220758.8

    ZL201320571699.8    ZL201320534125.3

    ZL201320534907.7    ZL201320535155.6

    ZL201320534124.9    ZL201520455171.3

      ZL87209507.x(1987年申请的国内首个高压阀门专利)

我们的再循环阀及其阀内组件所服役的用户:

(1)山西某电厂2*600MW超临界机组;

(2)山西国电某电厂2*600MW超临界机组;

(3)安徽阜阳某发电公司2*660MW超超临界机组;

(4)上海某电厂300MW亚临界机组;

(5)大唐某电厂2*300MW机组;

(6)国电某电厂2*300MW机组组;

(7)浙能某发电公司2*660MW超超临界机组;

(8)山东某发电厂2*1000MW超超临界机组;

(9)浙江某发电厂4*600MW亚临界机组;

(10)江西某发电厂2*600MW超临界机组;

(11)陕西大唐韩城某发电厂4*600MW机组;

(12)国电昆明某发电厂4*300MW机组;

(13)贵州某电厂4*600MW机组;

(14)中电国际姚孟某电厂4*600MW机组和2*300MW机组;

(15)大唐三门峡某电厂600MW和300MW机组;

(16)大唐龙岗某电厂600MW机组;

(17)南阳某发电厂300MW机组;

(18)湖南华润某厂300MW机组;

19)浙能台州某电厂300MW机组;

(20)皖能某发电有限公司1000MW超超临界机组;

……
